رادیو وایرلس اچ ار یو ای HRUI HR-CPE45A-1

مشخصات کلی محصول

نام محصول: HR-CPE45A-1
نوع دستگاه: آنتن شبکه بی‌سیم

درباره محصول

آنتن دیجیتال وایرلس HR-CPE45A-1 یک راه حل کارآمد برای ایجاد ارتباطات بی‌سیم پایدار و پرسرعت در محیط‌های بیرونی است. این دستگاه با پشتیبانی از استانداردهای 802.11b/g/n سرعت انتقال داده‌ای تا 450 مگابیت بر ثانیه را فراهم می‌کند و با آنتن‌های با بهره‌ی بالا، امکان ارتباط پایدار تا فاصله یک کیلومتری در محیط‌های باز و بدون موانع را دارد. بدنه مقاوم با درجه حفاظتی IP65، این محصول را در برابر شرایط سخت محیطی مانند گرد و غبار و آب مقاوم می‌سازد. همچنین، پشتیبانی از تأمین برق 24 ولت PoE و DC 12 ولت، انعطاف‌پذیری بیشتری در نصب و راه‌اندازی ارائه می‌دهد. این آنتن برای کاربردهایی مانند پروژه‌های شهر هوشمند، کشاورزی و نظارت از راه دور ایده‌آل است.

ویژگی‌های کلیدی

– سرعت انتقال داده تا 450 مگابیت بر ثانیه
– مطابق با استانداردهای 802.11a/n/ac
– آنتن داخلی با بهره بالا (8dBi)
– برد ارتباطی تا 1 کیلومتر
– طراحی مقاوم با استاندارد IP65 (مقاوم در برابر گرد و غبار و آب)
– قابلیت تغذیه با DC و POE
– LED نشانگر وضعیت

ویژگی‌های سخت‌افزاری و عملکرد

تکنولوژی بی‌سیم:

• 802.11b/g/n

• 450Mbps 1T1R technology

ورودی‌ها:

• 1 پورت شبکه تطبیقی WAN/LAN با سرعت 10/100Mbps

• ورودی آداپتور 12V

کلید:

• کلید تغییر کانال ارتباطی / بازیابی تنظیمات کارخانه

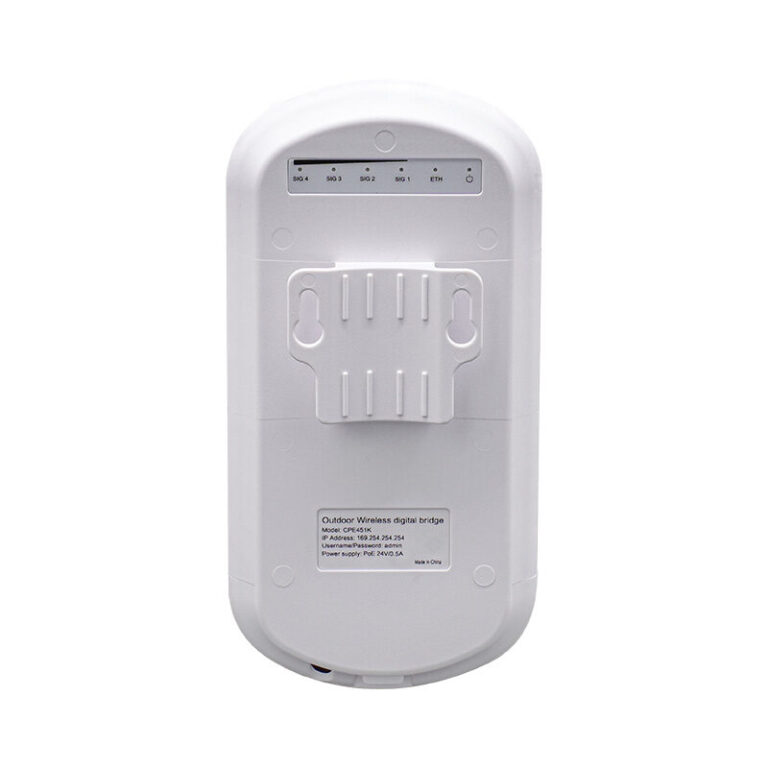

نشانگر LED:

• نشانگر LED پاور

• نشانگر LED وضعیت پورت شبکه

• نشانگر LED وضعیت سیگنال

آنتن‌ها:

• آنتن صفحه‌ای جهت‌دار داخلی با پلاریزاسیون دوگانه و بهره 8dBi (زاویه افقی 65 درجه، زاویه عمودی 30 درجه)

منبع تغذیه:

• منبع تغذیه DC 12V/1A

• منبع تغذیه PoE 24V/0.5A

اطلاعات ساختاری:

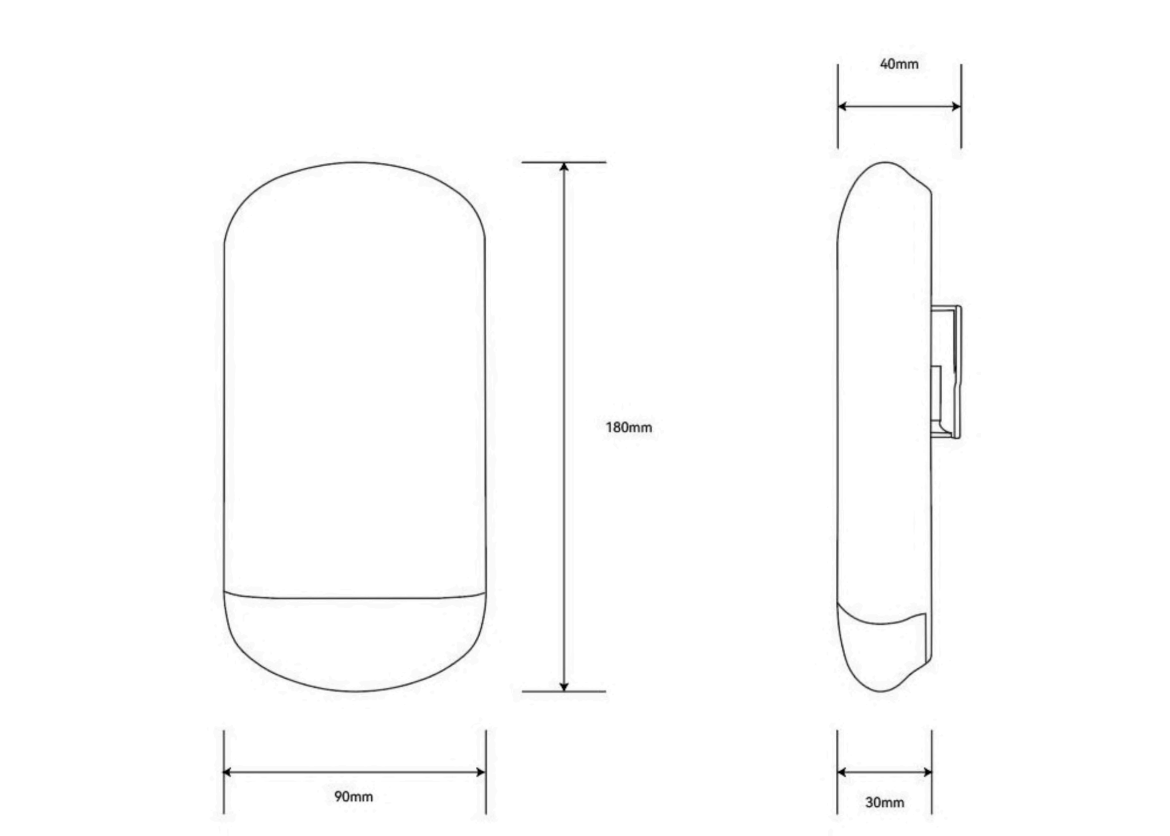

• ابعاد محصول: 40*90*180 میلی‌متر

• ابعاد بسته‌بندی: 210*183*70 میلی‌متر

• وزن خالص محصول: 0.15 کیلوگرم

• وزن ناخالص محصول: 0.65 کیلوگرم

اطلاعات بسته‌بندی:

• ابعاد کارتن: 380*390.5*432 میلی‌متر

• تعداد در بسته‌بندی: 20 عدد

• وزن بسته‌بندی: 14.06 کیلوگرم

محتويات بسته‌بندی:

• 1 جفت محصول

• 1 جفت منبع تغذیه

• 1 جفت کابل شبکه

• 1 عدد راهنمای کاربر

• 1 جفت براکت برای نصب

نحوه نصب:

• نصب روی میله یا روی سطح دیوار

شرایط محیطی:

• دمای عملیاتی: 30- تا 55 درجه سانتی‌گراد

• رطوبت عملیاتی: 90% بدون تراکم

باند فرکانسی:

• 5G: UNII-1:5.15~5.35GHz

• UNII-2:5.47~5.725GHz
• UNII-3:5.725~5.825GHz

ویژگی‌های سخت‌افزاری و عملکرد

توزیع کانال:
36 ,40 ,44 , 48, 52, 60, 64, 149, 153, 157, 161, 165

حالت مدولاسیون:

• 802.11a: OFDM (BPSK, QPSK, 16-QAM)

• 802.11n: OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

• 802.11ac: OFDM (BPSK, QPSK, 64-QAM, 256-QAM)

• سرعت انتقال داده:

• 11a: حداکثر 54Mbps

• 11n: حداکثر 144Mbps

• 11ac: حداکثر 450Mbps

حساسیت دریافت:

11a: ≤-86±1.5dBm @6Mbps, ≤-69±1.5dBm @54Mbps

11n 20MHz: ≤-85±1.5dBm @MCS0, ≤-67±1.5dBm @MCS7

11n 40MHz: ≤-82±1.5dBm @MCS0, ≤-64±1.5dBm @MCS7

11ac 20MHz: ≤-84±1.5dBm @MCS0, ≤-59±1.5dBm @MCS8

11ac 40MHz: ≤-82±1.5dBm @MCS0, ≤-56±1.5dBm @MCS9

11ac 80MHz: ≤-78±1.5dBm @MCS0, ≤-52±1.5dBm @MCS9

توان انتقال:

11a: 17dBm±1.5dBm @54Mbps

11n (20/40MHz): 15dBm±1.5dBm @MCS7

11ac (40/80MHz): 14dBm±1.5dBm @MCS9

مسافت انتقال:
1 کیلومتر

ویژگی‌ها و عملکرد نرم‌افزاری

حالت کاری:

• Bridge access point, bridge client

روش شبکه‌بندی:

• Point to point, point to many points (تا 8 نقطه)

سبک مدیریت:

• مدیریت تحت وب / مدیریت محلی از طریق پلتفرم متمرکز

تنظیمات بی‌سیم:

• حالت بی‌سیم: Bridge access point / Bridge client

• Bridge access point: SSID bridging, رمز عبور bridging, پروتکل بی‌سیم, پهنای باند بی‌سیم, کانال بی‌سیم, قدرت بی‌سیم, محدودیت ترمینال

• Bridge client: SSID bridging [اسکن], روش رمزنگاری, رمز عبور bridging, آدرس MAC همتا, کانال بی‌سیم, قدرت بی‌سیم

• تنظیمات WiFi: کلید WiFi, مخفی کردن WiFi, نام WiFi, روش رمزنگاری, رمز عبور WiFi

• تنظیمات پیشرفته: آستانه RTS/CTS, چرخه Beacon, آستانه sharding

تنظیمات شبکه:

• روش دریافت آدرس: دریافت خودکار / IP ثابت

• آدرس IP, ماسک زیرشبکه, گیت وی, DNS1, DNS2

این اطلاعات به صورت خلاصه از فایل PDF استخراج شده‌اند. برای جزئیات بیشتر می‌توانید به فایل اصلی مراجعه کنید.
